System Design 总结

面试前你需要了解的16个系统设计知识

《搞定系统设计:面试敲开大厂的门》

从 0 到 100 万用户的扩展

数据库的选择

先把服务器里计算和存储的服务器分离开来。

在如下情况下,可以考虑 NoSQL:

  1. 低延迟。
  2. 非结构化非关系型。
  3. 只需要序列化格式-或者对序列化格式友好。
  4. 需要存储海量数据。

《你到底用 NoSQL 来做什么?》

scale up vs scale out

纵向扩展的缺点:

  1. 有硬性限制。
  2. 没有冗余。

横向扩展对大型应用更合适。

负载均衡器

failover 基于负载均衡器就够了,有了 LB 我们才能装多台服务器。

数据库复制

从换主很容易丢失数据,先要恢复脚本才能实现对数据的合法写和读。

缓存

读写模式

我们常用的缓存策略叫 Cache-Aside Cache,完整介绍在《Caching Strategies and How to Choose the Right One》

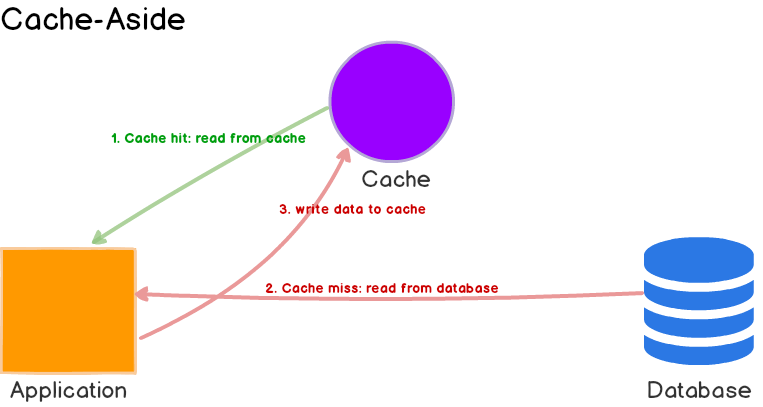

cache-aside

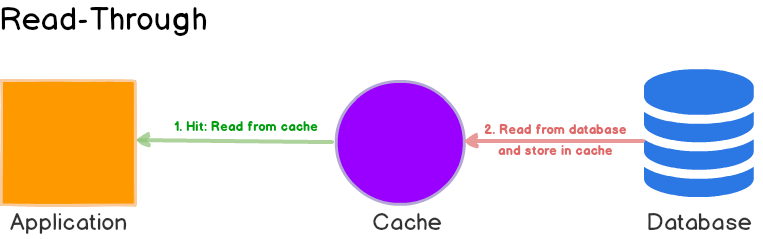

read-through

  1. 如果是应用自己加在缓存,就是 cache aside;如果缓存自己带有 load 方法-比如 guava 的 loader 实现,则意味着 read through。我们用的 aws 的 cdn 就是 read through 模式。

  2. 很多 read through 的缓存不允许模型不一致-这一点现在并不是强约束了。

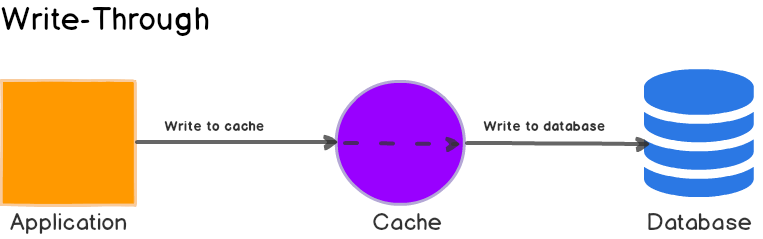

    write-through
    直写式缓存会让DB可能不一致。

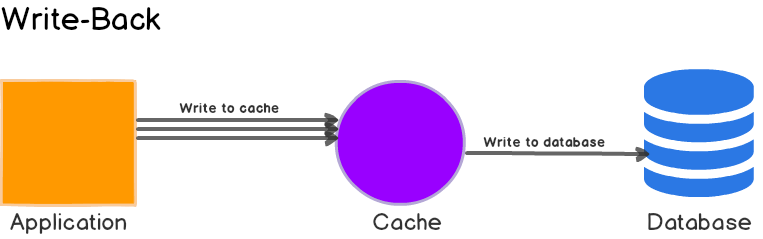

    write-back

  3. 写穿:写 cache 同步写 db。

  4. 写绕(write around):写db,后面等待加载。

  5. 写回:异步同步到 DB。

Facebook 有一篇文章讲一致性《Scaling Memcache at Facebook》

过期策略

没有过期策略不能应对缓存更新失败的问题-等于对自己缓存投毒。

一致性

Facebook 有一篇文章讲一致性《Scaling Memcache at Facebook》

单点故障

  1. 多部署节点
  2. 留有冗余内存

驱逐策略

在某些场景下,数据要区分冷热,把不够热的数据清理出内存,降本增效:

策略名称 淘汰范围 淘汰算法 描述 适用场景
noeviction 所有键(不淘汰) 内存满时拒绝写入,返回错误 数据不能丢失,需应用层控制缓存大小
allkeys-lru 所有键 LRU(最近最少使用) 淘汰最久未被访问的键 纯缓存场景,访问具有时间局部性(如热门文章、会话)
allkeys-lfu 所有键 LFU(最不经常使用) 淘汰访问频率最低的键 纯缓存场景,数据价值由访问频次决定(如商品详情页、API 接口)
allkeys-random 所有键 随机 随机淘汰任意键 对缓存质量无要求,追求简单和性能
volatile-lru 仅带 TTL 的键 LRU 仅从设置了过期时间的键中,淘汰最久未用的 混合存储:既有缓存(有 TTL),又有持久化数据(无 TTL)
volatile-lfu 仅带 TTL 的键 LFU 仅从设置了过期时间的键中,淘汰访问最少的 混合存储,希望优先清理低频缓存项
volatile-ttl 仅带 TTL 的键 TTL(剩余生存时间) 优先淘汰即将过期的键 缓存数据本身有明确生命周期,希望"自然过期"优先被清理
volatile-random 仅带 TTL 的键 随机 仅从带 TTL 的键中随机淘汰 混合存储,对淘汰策略无偏好
维度 LRU(Least Recently Used) LFU(Least Frequently Used)
核心思想 淘汰最近最少访问的键 → 关注"时间上最近是否用过" 淘汰访问频率最低的键 → 关注"总共被用了多少次"
关注点 时间局部性(Temporal Locality) 访问频率(Frequency)
典型场景 用户刚访问过的页面,很可能再次访问(如新闻、视频) 某个商品页每天被1000人访问,另一个只被访问了3次 → 保留高频的
优缺点 ✅ 对短期热点敏感
❌ 可能误杀"长期冷门但重要"的数据(如每周一次的报表)
✅ 能保留长期高频数据
❌ 可能保留"历史高热但已过时"的数据(如旧促销页)
举例说明 假设 A 被访问:“1, 2, 3, 4, 5”,B 被访问:100
→ LRU 认为 B 是冷数据,可能淘汰 B
假设 A 被访问:“1, 2, 3, 4, 5”(共5次),B 被访问:100(共1次)
→ LFU 认为 B 是冷数据,淘汰 B
现实类比 图书馆:把最长时间没借阅的书下架 图书馆:把借阅次数最少的书下架
类型 口诀 说明
前缀记范围 “A = All, V = Volatile” allkeys-* → 所有键都可删
volatile-* → 只删带 TTL 的
后缀记算法 L-R-U = Last Recently Used
L-F-U = Least Frequently Used
LRU = 最久没用
LFU = 最少使用
选策略口诀 纯缓存 → allkeys
混合存 → volatile
要精准 → LRU/LFU
怕丢数据 → noeviction
先看是不是纯缓存,再看要不要考虑访问模式
LRU vs LFU LRU:谁最"冷"(久没用)?
LFU:谁最"凉"(没人用)?
"冷"是时间,"凉"是频率

CDN

  1. 要有 ttl 意识。
  2. 要有动态 no cdn 的设计。
  3. 要有主动 invalidate 分发数据的意识。

数据中心

网飞的《Active-Active for Multi-Regional Resiliency》

消息队列

我们经常见到,但是被忽略 mq 使用场景:

  1. notification
  2. video process
  3. feed generation

记录日志、收集指标与自动化

  • 主机级别指标:CPU、内存、磁盘I/O等。
  • 聚合级别指标:比如整个数据库层的性能,整个缓存层的性能等。
  • 关键业务指标:每日活跃用户数、留存率、收益等。

数据库扩展

纵向扩展

很容易变得“很贵”。

横向扩展

带有 sharding key 和 sharding 算法比较好。某些场景下要引入一个 sharding server。

重分片问题:后面用一致性 hash 比较好。

AKF 是作者的名字。

拆分维度 一句话解释 典型招式 例子
X 轴 水平复制 克隆无差别实例 加机器、上集群、主从/主主 同样代码部署 128 台,前面挂 SLB
Y 轴 业务/职责 按功能或数据类型拆 微服务、模块库、DDD 子域 把挂号系统拆成 患者服务医生服务支付服务
Z 轴 用户/数据特征 按关键属性再切片 分库分表、单元化、地域机房 北京用户进北京机房,广州用户进广州机房

先 X 扛流量 → 再 Y 拆业务 → 再 Z 分数据,理论上可以无限扩展。
X 加机器,Y 拆功能,Z 分数据;

Redis 场景 对应轴
主从/读写分离 X – 克隆实例
用户缓存 vs 订单缓存分开 Y – 按业务拆
集群模式按 CRC16 分片 Z – 按数据特征拆

用户量达到甚至超过了100万

层次分离、存算分离、地域分区、冷热分离、动静分离、读写分离,使用监控。

  • 让网络层无状态。
  • 每一层都要有冗余。
  • 尽量多缓存数据。
  • 支持多个数据中心。
  • 用CDN来承载静态资源。
  • 通过分片来扩展数据层。
  • 把不同架构层分成不同的服务。
  • 监控你的系统并使用自动化工具。

封底估算(Back-of-the-Envelope Estimation)

2 的幂

2的幂 近似值 全称 缩写
210 1,000 1 Kilobyte 1 KB
220 1,000,000 1 Megabyte 1 MB
230 1,000,000,000 1 Gigabyte 1 GB
240 1,000,000,000,000 1 Terabyte 1 TB
250 1,000,000,000,000,000 1 Petabyte 1 PB
操作名称 耗时
查询L1缓存 0.5 ns
分支预测错误 5 ns
查询L2缓存 7 ns
互斥锁定/解锁 100 ns
查询内存 100 ns
用Zippy压缩1KB数据 10,000 ns=10 μs
通过带宽为1Gb/s的网络发送2KB数据 20,000 ns=20 μs
从内存中顺序读取1MB数据 250,000 ns=250 μs
数据在同一个数据中心往返一次 500,000 ns=500 μs
在硬盘中查找数据 10,000,000 ns=10 ms
从网络中顺序读取1MB数据 10,000,000 ns=10 ms
从硬盘中顺序读取1MB数据 30,000,000 ns=30 ms
将数据包从加利福尼亚发送至荷兰,再从荷兰返回加利福尼亚 150,000,000 ns=150 ms

推算推特的 QPS

  • 推特有3亿月活用户。

  • 50%的用户每天都使用推特。

  • 用户平均每天发两条推文。

  • 10%的推文包含多媒体数据。

  • 数据要存储5年。以下为根据上面的假设而估算出来的一些数据。(1)估算QPS(每秒查询量)​。

  • 每日活跃用户(DAU)=300,000,000×50%=150,000,000

  • 推文QPS=150,000,000×2÷24小时÷3600秒≈3500

  • 峰值QPS=2×推文QPS≈7000

  • 平均推文大小。

    • tweet_id:64字节。
    • 文本:140字节。
    • 多媒体文件:1MB。
  • 多媒体数据存储量=150,000,000×2×10%×1MB=30TB/天

  • 5年的多媒体数据存储量=30TB×365×5≈55PB

系统设计的框架

四个步骤

我们要尝试让模糊的问题清晰化,所以这个地方真正考察的是探索开放世界的能力。

理解问题并确定设计的边界

脱口而出的答案是不要做的事情

工程师最重要的技能之一就是问正确的问题,做合适的假设,并收集构建系统需要的所有信息。所以,不要害怕提问。

问什么样的问题呢?问问题是为了准确理解需求。你可以从下面这些问题开始:

  • 我们要构建什么样的具体功能?
  • 该产品有多少用户?
  • 公司预计多久需要扩展系统?预计3个月、6个月和1年后的系统规模是怎样的?
  • 公司的技术栈是什么?有哪些现有服务可以直接用来简化设计?

候选人:这是一个移动应用,还是一个网页应用?或者都是?
面试官:都是。
候选人:这个产品最重要的功能是什么?
面试官:可以发布帖子,幵且可以看到朋友的动态。
候选人:这个news feed系统中的帖子是按时间倒序排列的,还是按其他特定顺序排列的?特定顺序指的是每个帖子都有不同的权重。比如,和你亲近的伙伴的帖子比其他人的帖子更重要。
面试官:简单点吧,我们假定是按时间倒序排列的。
候选人:一个用户最多可以有多少个好友?
面试官:5000。
候选人:网络流量有多少?
面试官:日活用户(DAU)为1000万。
候选人:帖子中包含图像、视频吗?还是只有文字?
面试官:可以包含多媒体文件,包括图像和视频。以上是你可以问面试官的一些样例问题。理解需求并厘清不明确的地方很重要。

为设计制定一个初始蓝图。可以征求面试官的反馈,把面试官当作自己的队友,一起工作。很多优秀的面试官是愿意参与讨论的。

提议高层级的设计并获得认同

可能可以包括数据库,也可能不包括数据库:

  • 为设计制定一个初始蓝图。可以征求面试官的反馈,把面试官当作自己的队友,一起工作。很多优秀的面试官是愿意参与讨论的。
  • 在白板或者纸上用关键组件画出框图,可能包括客户端(移动端/Web端)​、API、Web服务器、数据存储、缓存、CDN、消息队列等。
  • 做封底估算,评估你的初步设计是否满足系统需求。你需要表达出自己的思考过程,将思考过程公开。在深入研究之前,如果有必要做封底估算,要先就此和面试官进行沟通。

第三步:设计继续深入

不要陷入有趣的问题中。

你应该和面试官一起识别架构中的组件并对它们划出优先级顺序。值得强调的是,每次面试都是不同的。有时,面试官可能会透露她想要专注于高层级设计。有时,在高级候选人的面试中,讨论可能会集中在系统性能特征上,重点关注系统瓶颈和资源估计。在大部分情况下,面试官可能希望你深入探讨一些系统组件设计的细节。例如,对于URL缩短器,深入研究把长URL转换成短URL的哈希函数的设计会很有趣;对于一个聊天系统,如何减少延时、如何管理和显示用户在线/离线状态会是两个有趣的话题。

面试中的时间管理是至关重要的,因为你很容易就会陷入一些无法证明自己能力的小细节中。你必须向面试官展示自己的能力。尽量不要陷入不必要的细节讨论。比如,在系统设计面试中,详细谈论Facebook的feed排名所用的EdgeRank算法并不是理智的做法,因为这会占用你许多宝贵的时间,而且无法展示你设计可扩展系统的能力。

第四步:总结

  • 面试官可能想让你识别出系统的瓶颈并讨论潜在的改进方案。永远不要说你的设计是完美的,不需要改进。总有一些地方可以改进。这是一个好机会,你可以展示批判性思维,给面试官留下好的最终印象。
  • 给面试官扼要复述你的设计方案是有用的。如果你提出了几个设计方案,那么这一点就特别重要。在一个很长的会谈后,重新唤起面试官的记忆是对面试的最终结果有帮助的。
  • 故障场景(服务器故障、数据包丢失等)值得讨论。
  • 运维问题值得讨论。比如,怎样监控指标和错误日志?如何发布系统?
  • 怎样应对下一次扩展也是一个重要话题。举个例子,如果你现在的设计支持100万用户,你需要改变什么才能支持1000万用户?
  • 如果还有时间,你可以提出其他的改进点。

禁忌

  • 对于常见的面试问题没有做好准备。
  • 在没有弄清需求和假设之前就给出解决方案。
  • 在面试一开始就讨论关于某一组件的大量细节。请先给出高层级设计后再深入讨论细节。
  • 思路卡住的时候,自己干着急。如果你一时找不到解题的突破口,去找面试官要点提示,不要犹豫。
  • 不沟通。再说一次,一定要沟通。别在那里一个人默默思考。
  • 认为给出设计方案后面试就结束了。记住,面试官说结束才是真的结束。要尽早且尽量频繁地征求面试官的反馈。

设计限流器

  1. 搞清楚使用场景。
  2. 确定限流位置:客户端、服务端、中间件。
  3. 确定限流算法:最详细的限流算法是滑动日志,最省内存的限流算法是 GCRA-令牌类算法。

设计一致性哈希系统

哈希空间和哈希环

如果我们不使用哈希环,则我们增减服务器的时候,哈希环归给各个服务器是不均匀的。

但是如果我们使用哈希环,则我们新增服务器时,环的变动是:

[s0_0, s1_0, s0_1, s1_1] -> [s0_0, s1_0, s2_0, s0_1, s1_1, s2_1]。每个大区域均匀地从2分变成了3分,减少服务器的时候正好反过来。

解决冲突

要运用 CAP 理论和向量冲突来解决问题。

设计分布式id生成器

潜在方案

多主复制

Multi-Master-Replication 的一个实践。有几个服务器,每个服务器就从自己的上一个发号得到下一个发号,发号之间是有空洞的。

这种空洞方法不是很能应对增加或者减少服务器。

UUID

  1. UUID 太长。
  2. 不随时间增加。
  3. 可能是非数字的。

GUID 是 UUID 的一个实现。

工单服务器算法

flicker 方案,原文在《Ticket Servers: Distributed Unique Primary Keys on the Cheap》,翻译在《Ticket Servers: Distributed Unique Primary Keys on the Cheap(经济高效的分布式ID生成方案) 翻译》

这类算法的起源是 MySQL 的 auto-increment 不够用:速度不够快、且不能保证跨库唯一性。

Flickr的Ticket
Servers是一个专用的数据库服务器,上面只有一个数据库,在该数据库中,有像Tickets32这样的表用于32位ID,以及Tickets64用于64位ID。

Tickets64的模式看起来像这样:

CREATE TABLE `Tickets64` ( `id` bigint(20) unsigned NOT NULL
1
2
3
4
5
auto_increment,   `stub` char(1) NOT NULL default '',   PRIMARY KEY
(`id`), UNIQUE KEY `stub` (`stub`) ) ENGINE=InnoDB ```

从Tickets64中选择*返回一个单独的行,看起来像这样:

±------------------±-----+ | id | stub |
±------------------±-----+ | 72157623227190423 | a |
±------------------±-----+ ```

当我需要一个新的全局唯一的64位ID时,执行以下SQL:

LAST_INSERT_ID(); ```

如果不想让Ticket Servers成为一个单点故障。可以通过运行两个Ticket
Servers来实现“高可用性”。在当前的写入/更新量下,服务器之间的复制会有问题,而锁定会严重影响网站的性能。但是,可以通过将ID空间一分为二,分别处理偶数和奇数,具体配置如下:

TicketServer1:

``` auto-increment-increment = 2 auto-increment-offset = 1 ```

TicketServer2:

``` auto-increment-increment = 2 auto-increment-offset = 2 ```

所以就是这样
它并不是特别优雅,但自从2006年1月13日(黑色星期五)投入生产以来,它对来说工作得惊人的好,是Flickr工程“会工作的最愚蠢事物”设计原则的一个很好的例子。(有缺点,但是能用)。
  • 解决性能瓶颈 -> 通过“隔离”

    • Ticket Server 是一个专用的数据库服务器。它的硬件可以很普通,数据库里只有一张极小的表(Tickets64)。
    • 这张表永远只有一行数据!REPLACE INTO 语句的作用是:如果 stub=‘a’ 的行存在,就更新它;如果不存在,就插入。因为 stub 是唯一键,所以这个操作实际上永远是更新那唯一的一行。
    • 每次执行 REPLACE INTO,auto_increment 计数器都会加 1(或按步长增加),然后 SELECT LAST_INSERT_ID() 能极快地获取这个新 ID。
    • 关键点:这个数据库不处理任何其他业务逻辑。没有复杂的 JOIN,没有大量的读写,没有慢查询。它只做一件事:发号。这就像把一个繁忙大公司的前台接待员,换成了一台专门的、高速的取号机。请求 ID 的操作变得极其轻量和快速,完全不会阻塞主业务数据库。
  • 解决水平扩展 -> 通过“中心化”

    • Ticket Server 成为了全局唯一的 ID 颁发机构。
    • 现在,无论你的应用服务器要往 Photos_DB1 还是 Photos_DB2 写数据,它都遵循一个新流程:
      • 先向 Ticket Server 请求一个 ID。
      • 拿到这个全局唯一的 ID。
      • 带着这个 ID 去对应的业务数据库分片(Photos_DB_x)中执行 INSERT 操作。
    • 这样,所有 ID 都来自同一个源头,自然就保证了全局唯一性,分库分表的问题迎刃而解。
  • 解决单点故障 -> 通过“奇偶分离”

    • 这正是你提到的 auto-increment-increment 和 auto-increment-offset 的妙用。
    • 他们设置了两台 Ticket Server,一台只生成奇数 ID (1, 3, 5, …),另一台只生成偶数 ID (2, 4, 6, …)。
    • 在正常情况下,应用可以轮流向两台服务器请求 ID,实现负载均衡。
    • 更重要的是高可用性:如果奇数服务器宕机了,应用层可以立刻切换,只从偶数服务器请求 ID。系统虽然损失了一半的 ID 生成能力,但核心业务完全不受影响,网站不会宕机。
    • 这种方案避免了传统主从复制的延迟和复杂性,用一种极其简单、甚至有点“笨拙”的方式实现了高可用,完美体现了 Flickr “会工作的最愚蠢事物”(The stupidest thing that could possibly work)的设计哲学。

雪花算法

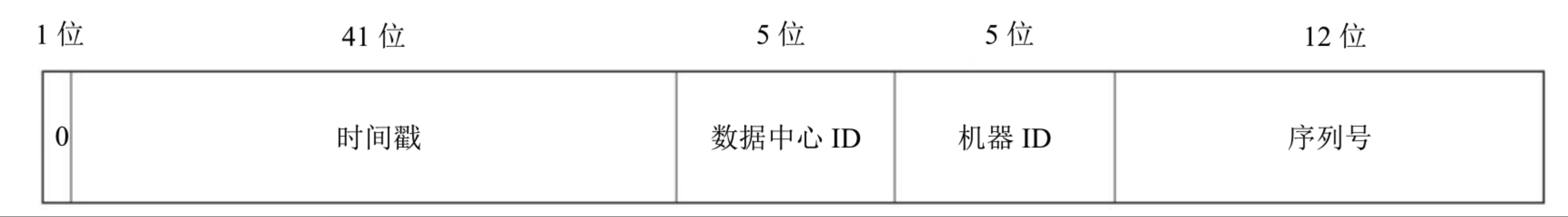

雪花算法

选择多少位时间戳是**“寿命”、“规模”和“并发”**的权衡。

41位用来表示毫秒等于可以使用69年。

如果不够用,则我们可以重置这69年的时间起点、或者调整41位的位数。

时间区间、数据中心、机器id给与我们剩余12位的空间,2122^12意味着每毫秒可以发4096个号,对于每秒并发10000个号的请求是足够的。

snowflake 本身不可计算订单量,基于号段的可以;基于时间戳的方案都需要小心回拨。有workerId的方案要小心workerId冲突。

基于号段的方案依赖于数据库落盘-特别是在收减时间戳的场景下,需要监控和预热。
